Por que escolher a fundição de precisão Silica Sol para juntas de tubos de óleo?
Este artigo explora o junta de tubo de óleo de fundição de precisão de sílica sol processo de fabricação. Examinamos por que este método domina o setor de petróleo e gás, analisamos suas vantagens e limitações, comparamos-o com processos alternativos e fornecemos casos de aplicação reais. Componentes mecânicos Co. de Ningbo Zhiye, Ltd. compartilha insights técnicos para ajudá-lo a especificar a junta perfeita.
📑 Índice
- 1. O que é fundição de precisão de sílica sol e como ela se aplica à junta de tubo de óleo?
- 2. Quais são as vantagens decisivas da fundição de sílica sol para juntas de tubos de óleo?
- 3. Quais são as limitações ou desvantagens das juntas de tubos de óleo fundido de precisão Silica Sol?
- 4. Onde estão as juntas de tubos de óleo fundido de sílica sol mais comumente?
- 5. Fundição de precisão de sílica sol versus outros processos para juntas de tubos de óleo
- 6. Perguntas frequentes sobre juntas de tubos de óleo fundido de precisão Silica Sol
- 7. Conclusão
🔍 O que é fundição de precisão de sílica sol e como ela se aplica às juntas de tubos de óleo?

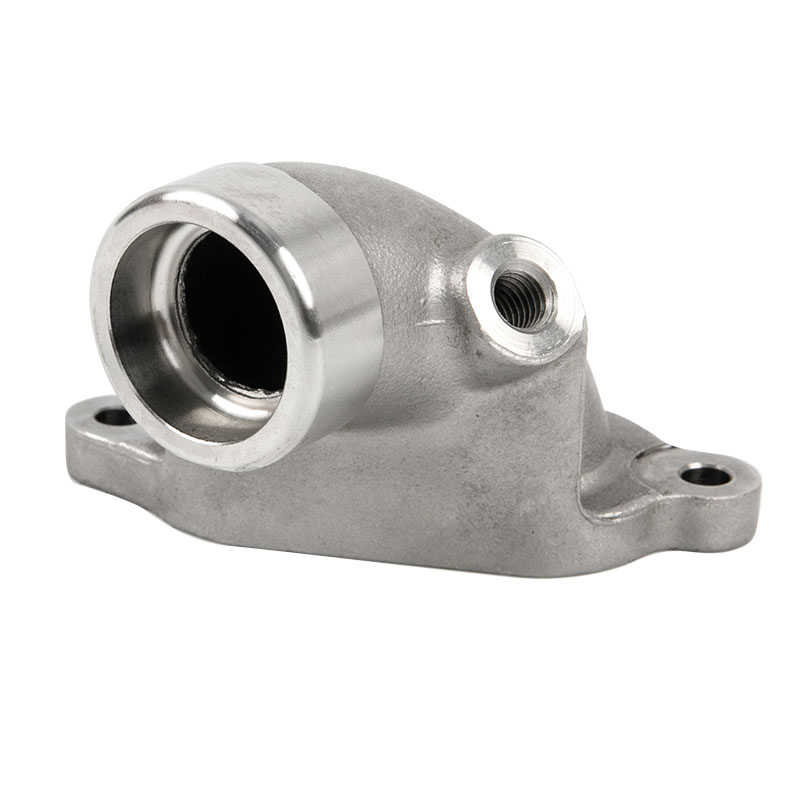

Componentes mecânicos Co. de Ningbo Zhiye, Ltd. definejunta de tubo de óleo de fundição de precisão de sílica solcomo um componente fabricado através de uma rota de fundição onde um aglutinante à base de sílica cria um invólucro cerâmico robusto. Ao contrário da fundição em areia tradicional, este método utiliza um sol de sílica à base de água (sílica coloidal) para construir um molde altamente refratário, capaz de reproduzir detalhes finos. Parajuntas de tubulação de óleo, isso significa tolerâncias restritas (geralmente ±0,1 mm), acabamento superficial excepcional (Ra 1,6–3,2 µm) e integridade metalúrgica – essencial para sistemas de hidrocarbonetos de alta pressão.
Basicamente, o processo envolve mergulhar repetidamente um padrão de cera em uma pasta contendo pó refratário fino e sol de sílica. Após a secagem, a casca é desparafinada e queimada, deixando uma cavidade lisa. Aço inoxidável fundido, aço carbono ou liga é então derramado. O resultadojunta de tubo de óleoapresenta retração mínima e zero inclusão de areia, um defeito comum em peças fundidas convencionais. É por isso que operadores globais confiam nessa tecnologia para equipamentos de cabeça de poço, juntas de manifold e acoplamentos de estrangulamento.
⚙️ FORÇAS E FRAQUEZAS
✅ Quais são as vantagens decisivas da fundição de sílica sol para juntas de tubos de óleo?
Da oficina deComponentes mecânicos Co. de Ningbo Zhiye, Ltd., observamos que os engenheiros escolhem esse método por cinco motivos principais:
- Superioridade dimensional:Formato quase final com tolerância de ±0,1 mm, reduzindo os custos de usinagem em até 40%.
- Acabamento superficial superior:Rugosidade fundida comparável às superfícies usinadas, eliminando o polimento secundário em muitas juntas de tubos de óleo.
- Geometrias complexas permitidas:Rebaixos, passagens internas e paredes finas (até 1,5 mm) podem ser fundidos integralmente.
- Versatilidade de materiais:Funciona com aços inoxidáveis duplex, Inconel, 17-4PH e aços de baixo carbono necessários para serviço ácido (NACE MR0175).
- Integridade de pressão:Microestrutura densa e não porosa devido à rápida solidificação em um invólucro cerâmico pré-aquecido – vital para juntas à prova de vazamentos.
Esses benefícios se traduzem diretamente em maior vida útil em ambientes offshore e de fundo de poço. Por exemplo, um projeto recente de Ningbo Zhiye forneceu 15.000 juntas de tubos de óleo fundido com sol de sílica para um campo no Oriente Médio, com zero falhas em testes não destrutivos.
⚠️ Quais são as limitações ou desvantagens das juntas de tubos de óleo fundido de precisão Silica Sol?
Nenhum processo é perfeito. Embora a fundição com sol de sílica seja excelente em qualidade, ela apresenta desafios que compradores e engenheiros devem considerar:
| Limitação | Explicação e impacto |
|---|---|
| Maior custo por peça versus fundição em areia | Para juntas muito grandes (acima de 30 kg), o sol de sílica pode tornar-se caro devido ao tempo de construção da casca e à matéria-prima (sol de sílica, areia de zircão). Adequado para séries pequenas e médias. |
| Restrições de tamanho e peso | Peso máximo típico ~100 kg (para juntas de tubos de óleo). Componentes mais pesados podem exigir processos híbridos. |
| Maior prazo de entrega para ferramentas | As matrizes de injeção de cera levam de 4 a 8 semanas; mudanças de design custam mais do que padrões de areia. |
| Potencial para quebra de casca | Se os parâmetros da autoclave de desparafinação não forem otimizados, as cascas finas podem rachar, causando desgaste.Ningbo Zhiyepossui automação proprietária para evitar isso. |
Apesar disso, o custo total de propriedade muitas vezes favorece o sol de sílica quando a confiabilidade e o peso leve são essenciais. Ojunta de tubo de óleodeve resistir a vibrações, ciclos térmicos e meios corrosivos - exatamente onde a fundição de precisão dura mais que os forjados com soldagens.
🔧 APLICATIVOS E CASOS DE USO
📍 Onde as juntas de tubos de óleo fundido de sílica sol são mais comumente usadas?
Graças à sua solidez metalúrgica, estas juntas são onipresentes em:
- 🛢️ Equipamento de cabeça de poço (juntas de estrangulamento e eliminação)
- ⛽ Coletores de alta pressão
- ⚙️ Hubs de conectores submarinos
- 🔥 Tubulação de refinaria (liga resistente à corrosão)
- 🔩 Acoplamentos hidráulicos para pilhas BOP
Nessas aplicações, ojunta de tubo de óleodeve resistir à fragilização por hidrogênio e à alta pressão de ruptura. A fundição de sol de sílica permite uma estrutura de grão controlada e elimina a porosidade de contração que poderia iniciar vazamentos. Componentes mecânicos Co. de Ningbo Zhiye, Ltd. fornece regularmente juntas fundidas para especificações API 6A e 17D.
⚖️ Fundição de precisão de sílica sol vs. outros processos para juntas de tubos de óleo
| Método | Acabamento superficial (µm) | Tolerância (mm) | Custo relativo (1–5) | Adequação típica da liga |
|---|---|---|---|---|
| Fundição de sol de sílica | 1,6–3,2 | ±0,10 | 3,5 (médio-alto) | Todas as ligas fundíveis, incluindo superligas |
| Fundição em areia (resina) | 6,3–12,5 | ±0,8 | 1,5 (baixo) | Somente carbono/baixa liga, sujeito a defeitos |
| Fundição de precisão (silicato de etila) | 3,2–6,3 | ±0,25 | 3.0 | Semelhante, mas com menos força verde |
| Forjamento em matriz fechada | Usinado | ±0,2 (usinado) | 4.5 | Classes forjadas, formatos mais simples |
Como mostrado, o sol de sílica atinge um excelente equilíbrio entre precisão e custo, especialmente parajuntas de tubulação de óleoexigindo complexidade moderada e alta confiabilidade.
❓ PERGUNTAS COMUNS
Perguntas frequentes sobre juntas de tubo de óleo fundido de precisão Silica Sol
As juntas de tubos de óleo fundido com sol de sílica podem ser usadas em ambientes com gás ácido (H₂S)?
Absolutamente.Componentes mecânicos Co. de Ningbo Zhiye, Ltd.produz juntas em materiais como aço inoxidável 410, 17-4PH e duplex (2205) que atendem à NACE MR0175/ISO 15156. O revestimento de sílica sol produz uma estrutura homogênea e de granulação fina, sem carbonetos segregados, reduzindo o risco de trincas por tensão por sulfeto. No entanto, o tratamento térmico pós-fundição adequado (por exemplo, recozimento em solução) é fundamental – algo que validamos com certificados mecânicos completos.
Qual é o tamanho máximo de uma junta de tubo de óleo viável com fundição com sol de sílica?
Normalmente, até 600 mm de comprimento e 80 kg de peso. Algumas fundições chegam a 120 kg com carcaças reforçadas. Para tamanhos maiores, Ningbo Zhiye geralmente recomenda um design segmentado ou a mudança para fundição centrífuga, mas avaliamos cada caso. Lembre-se de que cascas maiores requerem secagem cuidadosa para evitar rachaduras; nossas oficinas com controle de umidade permitem a produção consistente de juntas com mais de 50 kg.
Como o acabamento superficial de uma junta fundida com sol de sílica afeta sua classificação de pressão?
O melhor acabamento superficial (normalmente 3,2 µm Ra) elimina os geradores de tensão e os micro-entalhes, o que melhora diretamente a resistência à fadiga e a pressão estática de ruptura. Uma superfície rugosa fundida (como a fundição em areia) pode ter vales que atuam como locais de iniciação de fissuras. Para circuitos de óleo de alta pressão, muitos engenheiros especificam o sol de sílica com precisão para evitar o desgaste superficial. Testes independentes mostram que as juntas de sol de sílica sustentam uma pressão cíclica 15–20% maior em comparação com peças fundidas em areia equivalentes.
Existem desvantagens de custo na prototipagem de pequenos lotes?
Para protótipos (1 a 20 peças), o custo das ferramentas de injeção de cera (normalmente entre US$ 2.000 e US$ 5.000) pode parecer alto. No entanto, a prototipagem rápida através de padrões de cera impressos em 3D é agora uma opção complementar.Componentes mecânicos Co. de Ningbo Zhiye, Ltd.oferece soluções híbridas: padrões impressos em 3D para amostras iniciais e, em seguida, ferramentas pesadas para volume. Dessa forma, você obtém a precisão do sol de sílica sem se comprometer antecipadamente com o ferramental completo.
📚 Referências: ASTM A732 / A732M – Especificação Padrão para Fundidos, Investimento, Aço Carbono e Baixa Liga; API 6A (Equipamento de Cabeça de Poço); boletins técnicos da Ningbo Zhiye Mechanical Components Co., Ltd.; "Manual de fundição de precisão" (2ª ed., 2023).
📞 Conclusão
Dos pisos de sonda aos coletores submarinos, ojunta de tubo de óleo de fundição de precisão de sílica soloferece confiabilidade que poucos processos podem igualar. Seu formato quase final, superfície superior e flexibilidade da liga fazem dele a escolha preferida para serviços críticos. Embora existam restrições de custo e tamanho, elas são frequentemente compensadas pela redução de usinagem e falhas de campo.
🤝 Faça parceria com especialistasEmComponentes mecânicos Co. de Ningbo Zhiye, Ltd., temos mais de duas décadas de experiência em fundição de precisão para aplicações de petróleo e gás. Se você precisa de uma junta de tubo de óleo NPT padrão ou de um componente de liga personalizado com geometria complexa, nossos engenheiros estão prontos para ajudar. Contate-noshoje para uma avaliação e orçamento de projeto gratuitos. Vamos construir conexões mais seguras e mais fortes.
